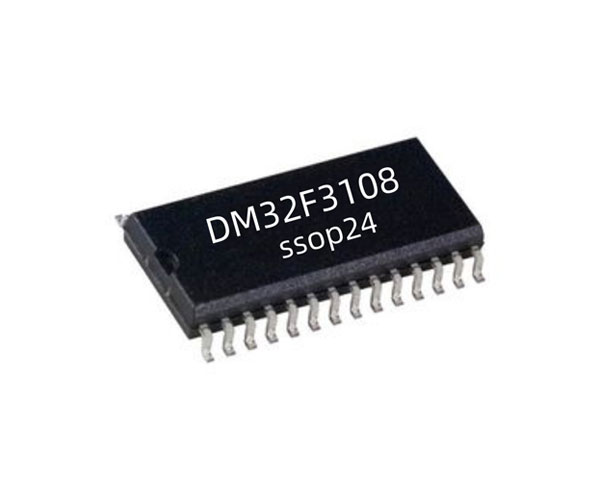

DM32F3108
DM32F3108微控制器采用高性能的 32 位ARM® Cortex®-M0+内核，宽电压工作范围的MCU。 嵌入高达32Kbytes flash 和4Kbytes RAM存储器，最高工作频率32MHz。芯片集成多路 I2C、SPI、USART 等通讯外设，1 路12bit ADC，5 个16bit 定时器，以及2 路比较器。 DM32F3108内置了低成本、高集成度的无线BLE数据收发芯片，工作在射频2400MHz ~2483MHz 的通用 ISM 频段，芯片集成发射机、接收机、频率发生器、GFSK 调制解调器等功能模块。其中，发 射机支持功率可调（最大可达 10dBm）；接收机采用数字通信机制，在复杂环境和强干扰条件下，具 有良好的收发性能。 DM32F3108微控制器的工作温度范围为-40℃~85℃，工作电压范围 1.7V～5.5V（2.4G工作在 2.2V~3.6V）。芯片提供sleep 和stop 低功耗工作模式，可以满足不同的低功耗应用。 DM32F3108微控制器适用于多种应用场景，例如控制器、无线手持设备、智能家居及物联网系 统、遥控玩具、无线工业控制设备应用等。
产品特性
MCU 功能部分：
内核
• 32 位ARM Cortex -M0+
存储器
• 32Kbytes flash 存储器
• 4Kbytes RAM
低功耗
• STOP 模式下：<4.5uA（VDD=1V)
• STOP 模式唤醒时间：< 3.5
系统
• 支持HSI,HSE,LSI
• 时钟最高可达24/32MHz
• 宽工作电压1.7V～5.5V
• 工作温度范围-40℃～85℃/-40℃～105℃
外设
• 最大可达18 个GPIO
• 1*IIC，1*SPI，2*USART，4*16bitGPTimer，RT C
• 1*ADTimer（三相BLDC/PMSM 控制模块），
• 1*LPTimer,内部温度传感器
• 1*12bit ADC(10CH)，2*COMP
RF：
无线
• 通信频段：2400MHz ~2483MHz
• 数据速率：2Mbps，1Mbps，250kbps
• 调制方式：GFSK
• 射频综合器
• 完全集成频率合成器
• 250kbps 模式（晶振精度±10ppm）
• 1Mbps/2Mbps 模式（晶振精度±40ppm）
接收器
• -88dBm 灵敏度@1Mbps
• 工作电流 20mA
• 休眠电流 0.1uA
发射器
• 25mA@0dBm 输出功率
• 发射输出功率最大可达 10dBm
协议引擎
• 最大支持64字节数据长度
• 支持自动应答及自动重传
• 6个接收数据通道构成1：6的星状网络
电源管理
• 集成电压调节器
• 工作电压：2.2~3.6V
主机接口
• 支持 4 线和 3 线 SPI，2 线 I2C
• 高达 16Mbps 的 SPI 接口速率
• 高达 1.5Mbps 的 I2C 接口速率
• 支持两个独立的 32 字节 TX 和 RX FIFOs
