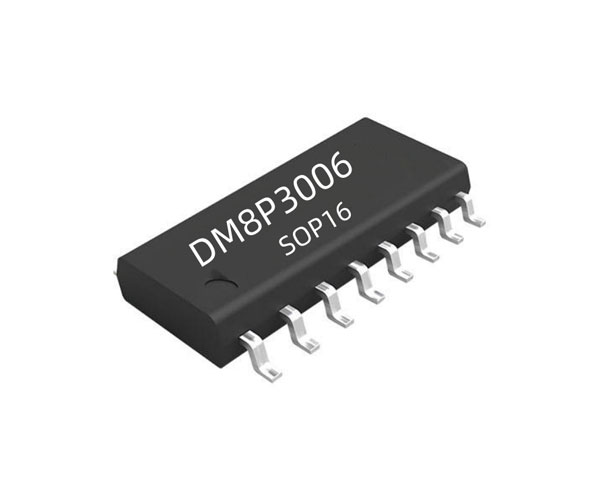

DM8P3006
DM8P3006 是以EPROM作为内存的内置2.4G的8位微控制器。采用CMOS制程并同时提 供客户低成本、高性能、及高性价比等显著优势。DM8P3006 核心建立在RISC精简指令集 架构可以很容易地做编辑和控制，共有 55 条指令。除了少数指令需要 2 个时序，大多 数指令都是 1 个时序即能完成，可以让使用者轻松地以程控完成不同的应用。因此非常 适合各种中低记忆容量但又复杂的应用。 DM8P3006内建高精度十一加一信道十二位模拟数字转换器，与高精度电压比较器， 足以应付各种模拟界面的侦测与量测。 在I/O的资源方面，DM8P3006 有 10 根弹性的双向I/O脚，每个I/O脚都有单独的缓 存器控制为输入或输出脚。而且每一个I/O脚位都有附加的程控功能如上拉或下拉电阻或 开漏极(Open-Drain) 输出。 DM8P3006 有四组定时器，可用系统频率当作一般的计时的应用或者从外部讯号触 发来计数。另外DM8P3006 提供3 组 10 位分辨率的PWM输出，3 组蜂鸣器输出可用来驱动 马达、LED、或蜂鸣器等等。 DM8P3006 采用双时钟机制，高速振荡或者低速振荡都可以分别选择内部RC振荡或 外部Crystal输入。在双时钟机制下，DM8P3006 可选择多种工作模式如正常模式 (Normal)、慢速模式(Slow mode)、待机模式(Standby mode) 与睡眠模式(Halt mode)可 节省电力消耗延长电池寿命。并且微控制器在使用内部RC高速振荡时，低速振荡可以同时 使用外部精准的Crystal计时。可以维持高速处理同时又能精准计算真实时间。 在省电的模式下如待机模式(Standby mode) 与睡眠模式(Halt mode)中，有多种事 件可以触发中断唤醒DM8P3006进入正常操作模式(Normal) 或 慢速模式(Slow mode) 来处 理突发事件。 DM8P3006内置了2.4G无线收发模组2.4G工作在(2V~3.6V）。该模组工作在 2.400GHZ~2.483GHz世界通用ISM频段，发射功率最大可以到 8dBm,空旷地段传输可达120米 以上，接收采用低中频结构，接收灵敏度可以达到-86dBm。
产品特性
1.MCU功能部分：
宽广的工作电压：
• 2.0V ~ 5.5V @系统频率 ≦8MHz。
• 2.2V ~ 5.5V @系统频率 > 8MHz。
宽广的工作温度：-40°C ~ 85°C。
2Kx14 bits EPROM。
128 bytes SRAM。
10 根可分别单独控制输入输出方向的I/O脚(GPIO)、PB[5:0]。
• PA[5, 3:0] 及 PB[3:0] 可选择输入时使用内建下拉电阻。
• PB[5:0] 可选择输入时使用上拉电阻。
• PB[5:0] 可选择开漏极输出(Open-Drain)。
• PA[5] 可选择当作输入或开漏极输出(Open-Drain)。
• 所有I/O脚输出可选择一般灌电流(Normal Sink Current)或大灌电流(Large SinkCurrent)，除PA5 外。
8 层程序堆栈(Stack)。
存取数据有直接或间接寻址模式。
一组 8 位上数定时器(Timer0)包含可程序化的频率预除线路。
三组 10 位下数定时器(Timer1, 2, 3)可选重复载入或连续下数计时。
两个 10 位脉冲宽度调变(PWM1, 3)。
两个蜂鸣器输出(BZ1, 2, 3)。
38/57KHz红外线载波频率可供选择，同时载波之极性也可以根据数据作选择。
内建准确的低电压侦测电路(LVD)。
内建十一加一信道 12 位模拟数字转换器(Analog to Digital Converter)。
内建准确的电压比较器(Voltage Comparator)。
内建上电复位电路(POR)。
内建低压复位功能(LVR)。
内建看门狗计时(WDT)，可由程序韧体控制开关。
内建电阻频率转换器(RFC)功能.
双时钟机制，系统可以随时切换高速振荡或者低速振荡。
2.2.4G无线模块
低功耗
• 工作在(2V~3.6V）
• 发射模式（0dBm）工作电流16mA；
• 接收模式工作电流14mA;
• 休眠电流1.5uA。
高集成度，
• 外围元器仅需要2个电容,一个晶振。
低成本
• 支持16MHz晶振±60ppm；
• 支持双层印制板设计；
• 支持SPI接口通讯；
• 可用印制板微带天线。
高性能
• 1Mbps模式的接收灵敏度为-86dBm；
• 1Mbps模式的特殊应用最大发射功率可达17dBm，传输距离可达200米以上；标准应用发射输出功率为8dBm；
• 抗干扰性好，接收滤波器的邻道抑制高。
